3,4,7素子比較 04:59
0
    Ccが51pF(段間100pF)の、AMナロー用ぐらいのフィルターです。
    中途半端なので、もう少し広いか狭いかする方がいいかも。

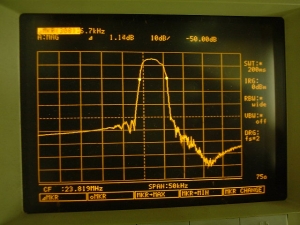

    まず、3素子

    3素子

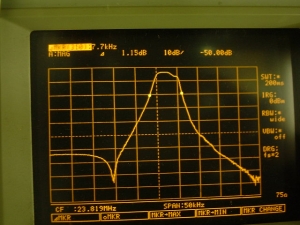

    続いて、4素子

    4素子

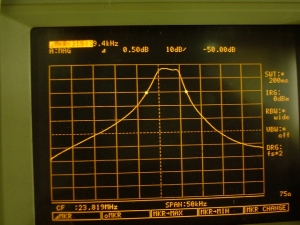

    さらに、7素子

    7素子

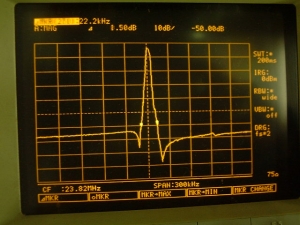

    波形を見るため、4素子のスパンを広げてみました。

    4素子スパン300kHz

    500円程度の10M15Aのクリスタルフィルターに比べると、
    4素子程度でも、遙かに綺麗な特性を持っていますね。
    帯域幅を自分の好みに設定できるし、自作のラダーフィルターは
    なかなかすばらしい性能を持っています。

    ただし、ネットワーク・アナライザなどの測定器がないと
    波形を一目で見て工夫する・・・というのは難しいでしょう。
