並列共振の分散と集中 00:02
0

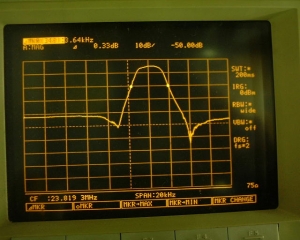

    23.8196MHzの水晶による4素子のフィルター
    並列共振周波数が分散気味(2.7kHz)

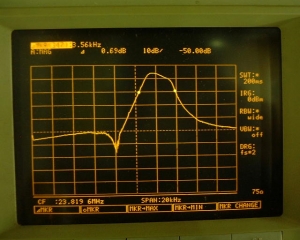

    23.8193MHzの水晶による4素子のフィルター
    並列共振周波数が集中気味(0.6kHz)

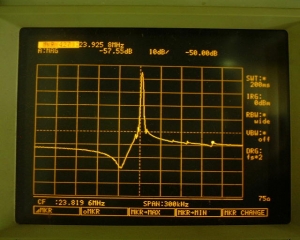

    分散タイプのスパン拡大

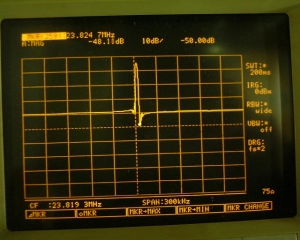

    集中タイプのスパン拡大

    どちらも、両端容量100pF、段間容量220pF
    ユニバーサル基板に組んだもの
