容量補正と6素子 19:55
0
    昨夜の4素子の終端容量を補正(110pFと220pF)



    そして、別に8素子のものを作ってみた(110pFと220pF)

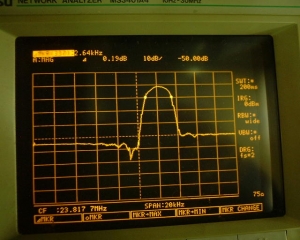

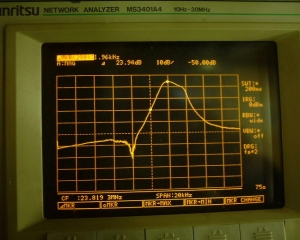

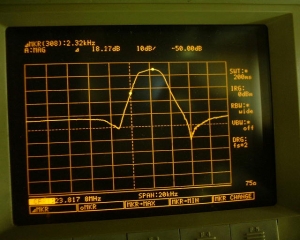

    帯域内の損失が結構増えたが、波形は比較的きれい。
    帯域外の損失があまりとれていないのは、実装のせいと思われる。
    3kHz帯域とするにはもう一息狭める必要があるか。
    (150pFと300pFぐらい?)
    | 電子工作 | comments(0) | - | posted by akitana -
