マーカー・・・新型パターン 18:20
0
    追加:
    あ、今気がついた〜。
    出力端子の手前のパスコンは、大うそで、結合容量ですね。
    次の段につなぐような用途では、数pFでしょうが、
    PJ-80用マーカーなら、0.1μFだろうが何だろうがOK〜。



    PJ-80のマーカーとして使うことを目的とした、ミニSGです。

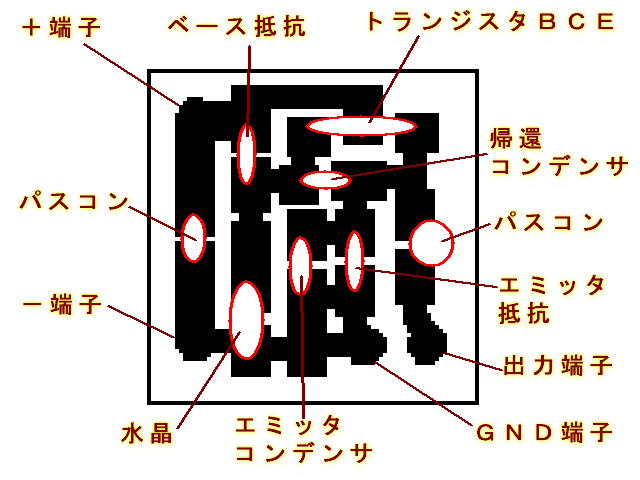

    回路図は以前のものと同じで、パターンそのものも同じですが、
    基板に穴を空ける手間を省くために、

    パターン面に空中配線で部品を取り付ける

    というのが、新しい発想です。
    新しいと言っても、昔からある方法ですけどね。

    基板は、2.5cm四方ぐらいなので、無茶苦茶に細かいわけでも
    穴あき基板に組んで大きくなるほどでもないはずです。
    その気になれば、もっと細かくすることも可能でしょう。

    所々に足を集める場所を確保した空中配線は、
    ちょっとした回路の試作などで有効です。
    ここでは、空中で接続するのではなく、全部、取り付ける
    場所を作っているので、空中配線よりも楽でしょう。

    穴がないので、部品を支えにくい時には、手が3本も4本も
    ほしい・・・ということもあるかもしれませんが、
    それほど、苦にはならないと思います。

    何よりも、試作やグループへの配布が便利になります。
    機械で、切断、穴空けなどができないアマチュアには
    便利な方法だと思います。

    とりあえず、試作してみないと・・・まだ、パターンの段階です。
