温度補償型積層セラコン 18:53
0
    クリスタルフィルターを自作する場合、
    組み合わせるコンデンサの良し悪しが、特性に現れるらしい
    という話しがありました。
    頭に黒いペイントのある温度係数ゼロの温度補償型らしい
    積層セラミックコンデンサがあったので、試してみました。

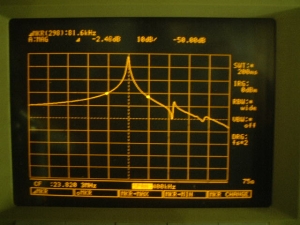

    まずは、ペイントもなく、赤茶色のマイカ風(不明)のものです。
    水晶一個、両端に150pFのコンデンサをつけたものを作りました。
    何やらギザギザの波形の乱れがでています。

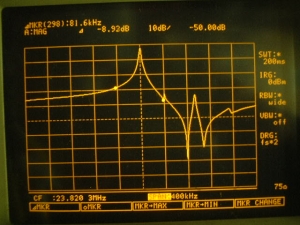

    続いて、温度補償型積層セラコン(ではないかと思う)です。
    条件は同じで、比較用に作ってみました。
    波形の乱れは少ないようです。

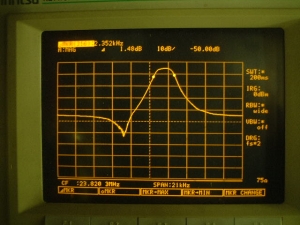

    温度補償型積層セラコン150pF、270pFの3素子です。
    帯域外の減衰量が少ないですが、波形はまぁまぁかな。
