決定版? 20:05
0

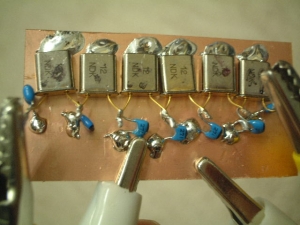

    温度補償型積層セラコン(と思われるコンデンサ)を使った
    6素子型のクリスタルフィルターです。
    両端150pF、内側270pF。 発振周波数の偏差は192Hz。
    -6dBが2.3kHzほど、-20dBが2.9kHzほどなので、
    まぁまぁと言うところでしょうか。
    帯域外の減衰が相変わらず思ったほど多くありませんが、
    コンデンサの値としては、この辺りなのでしょう。
    実装の際には、終端抵抗を考えると少しはよくなるかも。
